Зерноуборочный комбайн КЗС-1420 «ПАЛЕССЕ GS14»

2 года Гарантии
Зерноуборочный комбайн КЗС-1420 «ПАЛЕССЕ GS14»
14кг/с
Пропускная способность
400л.с.
Мощность двигателя
Система обмолота 2-х барабанная
Система очистки 6- клавишный соломотряс

Зерноуборочный комбайн КЗС-1420 «ПАЛЕССЕ GS14»Зерноуборочный комбайн КЗС-1420 «ПАЛЕССЕ GS14» – это молотильный аппарат шириной 1700 мм, оптимизация обмолота путем предварительного ускорения потока хлебной массы, длинный шестиклавишный соломотряс внушительной площади (7,5м2), двигатель мощностью 400 л.с. с огромным моторесурсом. Исходя только из этих параметров, специалист уже понимает, что речь идет о мощном и высокопроизводительном комбайне для уборки больших массивов высокоурожайных зерновых, а также широкого ряда других обмолачиваемых культур.

К этому необходимо добавить жатку с полностью автоматическим копированием рельефа поля, наклонную камеру с системой пылеудаления, скоростную систему выгрузки зерна. Кроме того, безусловными достоинствами комбайна ПАЛЕССЕ GS14 являются высокий уровень автоматизированного управления выполняемыми процессами, просторная эргономичная кабина и комфорт оператора, а также эффективные решения для повышения стабильности работы и сокращения времени на техническое обслуживание.

Молотильный барабанДвухбарабанная система обмолота, благодаря предварительному ускорению движения хлебной массы перед обмолотом, создает ряд преимуществ, обеспечивая максимальную эффективность всех последующих процессов. Поток массы становится равномерным и движется в разы быстрее; увеличение центробежной силы повышает эффективность сепарации; до 30% всех зёрен отделяются уже на подбарабанье барабана-ускорителя, что, в свою очередь, снижает нагрузку на молотильный барабан и основное подбарабанье.
Шестиклавишный соломотряс

Длинный шестиклавишный соломотряс с площадью сепарации 7,5 м2 легко справляется с сепарацией остаточного зерна. Благодаря интенсивному встречному движению клавиш и высоким ступеням каскадов соломистая масса энергично встряхивается, что обеспечивает эффективное выделение зёрен. По отдельной скатной доске очищаемая масса подаётся на стрясную доску. Это предотвращает образование скоплений массы, облегчая последующую очистку.

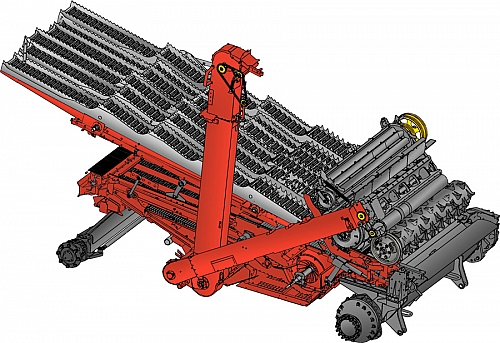

Большая площадь решётного стана, простота и удобство регулировки степени открытия жалюзи, турбовентилятор с равномерным распределением регулируемого из кабины воздушного потока по решётам - всё это делает систему очистки ПАЛЕССЕ GS14 эффективным инструментом для получения качественного, конкурентного на рынке зерна.

КОМФОРТАБЕЛЬНАЯ КАБИНА

Кабина с увеличенным объёмом рабочего пространства и большой площадью остекленения отвечает всем требованиям, предъявляемым к уровню комфорта рабочего места оператора. Кондиционер с отопителем, полностью регулируемые рабочее кресло и рулевая колонка, откидное мягкое сиденье для инструктора или помощника, холодильный отсек, эргономично размещённые приборы и органы управления - эффективные решения для высокопроизводительной работы без напряжения и усталости.

Пульт и рукояткаПульт и рукоятка управления скоростью движения связаны с креслом оператора, регулируются по высоте вместе с креслом и всегда находятся в одинаково доступном, удобном для оператора положении. На рукоятке управления скоростью движения сосредоточены функции управления, требующие быстрого реагирования. Это направление движения (вперёд/назад) и скорость движения; подъём/опускание наклонной камеры; увеличение/уменьшение оборотов мотовила, подъём/опускание мотовила, его перемещение вперёд/ назад; включение/выключение шнеков выгрузки; поворот выгрузного шнека.

Кабина комбайна
Терминал с LCD-экраном

Терминал с LCD-экраном связан посредством CAN сети с шестью модулями бортовой информационно-управляющей системы (БИУС):

  • модулем управления трансмиссией;
  • модулем потерь;
  • модулем CAN панели управления;
  • модулем управления решётами;
  • модулем жатки;
  • модулем базовым.

Информационно-управляющая система System Control на базе бортового компьютера объединяет в себе функции информационного обеспечения, регистрации, статистики, управления и контроля. Компьютер находит оптимальное соотношение регулировок в зависимости от убираемой культуры, её урожайности, влажности и засоренности. Терминал обеспечивает интерактивный диалог оператора с БИУС, давая ему возможность контроля и управления рабочих органов комбайна, двигателя, трансмиссии, хода исполнения рабочих и сервисных операций, наблюдения за состоянием систем комбайна. С экрана терминала оператор также получает статистические данные о ходе уборки, а также информацию о возможных аварийных ситуациях.

Наклонная камера

Современная наклонная камера отличается надежностью, стабильной качественной подачей хлебной массы, обеспечивает высокую производительность и качество обмолота.

В сухую жаркую погоду жатка порой полностью скрывается из поля зрения комбайнёра за плотной завесой пыли. Эту проблему помогает решить установленная в наклонной камере комбайна система отсоса пыли от работающей жатки.

Реверс транспортёра наклонной камеры - без выполнения этой операции не обойтись, особенно в сложных условиях уборки. Применение гидромотора в конструкции наклонной камеры даёт возможность бесступенчато реверсировать транспортёр, экономя при этом время. Реверс транспортёра

«Гомсельмаш» был первой в Восточной Европе компанией, которая оценила революционные изменения в приводе и режущем аппарате жаток. Начиная с 2001 года, все комбайны ПАЛЕССЕ оснащаются планетарными редукторами и элементами режущего аппарата, в том числе и жатка комбайна ПАЛЕССЕ GS14 шириной захвата 9,2 м.

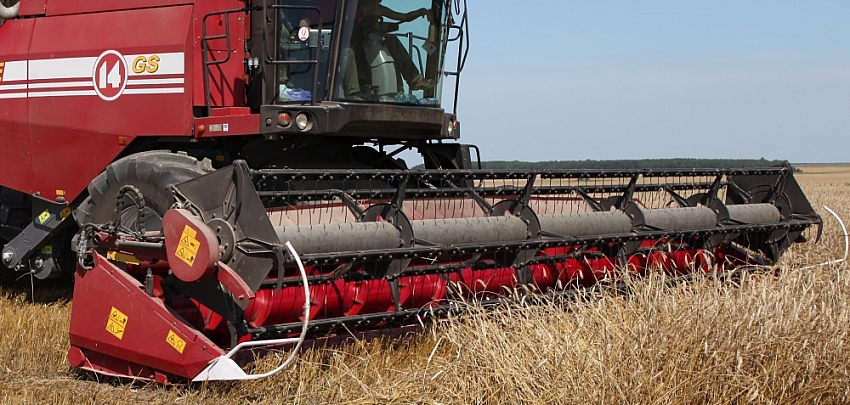

Жатка комбайна

LEDЭлектрогидравлическая система копирования жаткой рельефа поля «Автоконтур» обеспечивает в полностью автоматическом режиме поддержание заданной высоты среза, давления на почву и положения жатки относительно почвы как в продольном, так и в поперечном направлениях.
LEDСигналы, которые поступают от копировальных дуг, расположенных под жаткой, непрерывно сравниваются с заданными значениями. Гидроцилиндры поперечного копирования на наклонной камере постоянно удерживают жатку параллельно поверхности почвы. «Автоконтур» - это уверенная работа в тёмное время суток, на склонах и каменистых полях, что даёт ощутимую прибавку в производительности.

В серийную комплектацию всех моделей комбайнов ПАЛЕССЕ входят транспортные тележки для жаток. Они помогают добраться до поля по дорогам общего пользования и легко агрегатировать жатку прямо в поле без дополнительных приспособлений.

Транспортная тележка

Двигатели Cummins Mer Cruiser Diese

Двигатели Cummins Mer Cruiser Diesel серии Quantum - это результат десятилетий исследований и передовых инноваций. С двигателем Quantum Вы можете рассчитывать на:

  • Надежный запуск в холодную погоду;
  • Практически бездымную работу;
  • Меньший вес при большей мощности;
  • Простой контроль над параметрами двигателя;
  • Меньшую шумность на холостых оборотах;
  • Совместимость с системой SmartCraft;
  • Не имеющий себе равного моторесурс;
  • Сертификацию EPA Tier 2, IMO and RCD.
Система смазкиИспользование автоматической централизованной системы смазки - это потрясающий резерв экономии времени на ежесменное техническое обслуживание, экономия смазки за счёт более точного дозирования автоматикой, увеличение срока работы смазываемых узлов и машины в целом.

Уборка рапса

Применение приспособления для уборки рапса позволяет наращивать стол жатки. Активные боковые делители с беспальцевыми режущими аппаратами чётко обрезают убираемый рапс по краю загонки. В сочетании с рапсовыми отражателями, это сводит потери семян рапса до минимума.



Уборка кукурузы на зерно

Уборка кукурузы на зерно становится легко выполнимой задачей с использованием специального комплекта оборудования. Он включает жатку с початкоотделителем и стеблеизмельчителем, понижающий привод молотильного барабана, сменное подбарабанье и дополнительное оборудование для рабочих систем комбайна. Початки бережно отделяются и подаются на обмолот, а стебли мелко измельчаются. Поле остаётся полностью готовым к вспашке.

Уборка рапса Уборка кукурузы на зерно
Дополнительная информация
По заказу обращайтесь к дилерам в вашем регионеИнструкция по эксплуатацииКаталог деталей и сборочных единиц
Найти дилераНайти инструкциюНайти запчасти

Жатвенная часть
Жатка Super Cut шириной захвата 9,2 м серийно
Режущий аппарат жатки
Скорость движения ножейход/мин1108
Система копирования Auto Contour серийно
Гидропривод мотовила серийно
Авторегулировка скорости вращения мотовила серийно
Стеблеподъемники серийно
Аварийный остонов жатки серийно
Тележка для перевозки жатки серийно
Беспальцевый режущий аппарат для работы на мелиорированных торфяниках опция
Высота среза жатки:
-при копировании рельефаммот 50 до 200
-без копирования рельефаммот 50 до 1100
Масса жатки, не болеекг2950
Наклонная камера
Гидравлический реверс наклонной камеры серийно
Вентилятор удаления пыли от жатки серийно
Молотильный аппарат, соломотряс, очистка
Ширина молотильного аппаратамм1700±20
Камнеуловитель серийно
Двухбарабанная система с барабаном-ускорителем серийно
Диаметр молотильного барабанамм600
Частота вращения молотильного барабана без редуктора / с редукторомоб/мин582-1152 / 243,6-483,6
Диаметр барабана-ускорителямм450
Частота вращения барабана-ускорителя без редуктора / с редукторомоб/мин618-1230 / 260,5-516,6
Площадь сепарации основного подбарабаньям21,26
Электрорегулировка изменения зазора подбарабанья из кабины серийно
Диаметр отбойного битерамм380
Домолот в молотильном барабане серийно
Число клавиш соломотрясашт6
Площадь сепарации соломотрясам27,5
Длина клавиш, не менеемм4360
Число каскадов / площадь решет очисткишт/м23 / 5,8
Авторегулировка жалюзи решет серийно
Регулировка частоты вращения вентилятора очистки из кабины серийно
Частота вращения вентилятора очисткиоб/мин504 / 1 560
Бункер зерновой
Вертикальная «башенная» подача зерна на выгрузку Quick Lift серийно
Объем бункерам310,5
Производительность выгрузного устройствал/сек100
Минимальная высота выгрузки (конца выгрузного шнека), не менеемм4100
Длина вылета выгрузного шнекамм4925
Угол поворота выгрузного шнека, не менее 101о
Кабина
Кабина повышенной комфортности серийно
Кондиционер, вентилятор серийно
Отопитель опция
Многофункциональный рычаг управления серийно
Информационно-управляющая система на базе бортового компьютера с ЖК-монитором серийно
Ходовая часть
Гидрообъемный привод ходовой части серийно
Электрогидравлическое управление КПП серийно
Число колес: управляемых/ведущих 2/2
Шины управляемых колес 600/65R28
Шины ведущих колес 900/60R32
Колея колес: управляемых/ведущихмм3 230/3 190
Базамм3790
Дорожный просветмм380
Двигатель
Производитель Cummins
Марка QSM11
Номинальная мощностькВт294
Номинальная мощностьл.с.400
Объем топливного бакал800
Габаритные размеры и масса
Длина/ширина/высота с жаткой в рабочем положениимм10950 / 9700 / 4870
Длина/ширина/высота в транспортном положениимм20270 / 4100 / 4000
Масса комбайна с жаткой (без транспортной тележки)кг20160±600
Аппараты, приспособления, и другие опции
Приспособление для уборки рапса шириной захвата 9,2 м опция
Комплект оборудования для уборки кукурузы на зерно (8 рядков) опция
Приспособление для уборки подсолнечника (12 рядков) опция
Автоматическая централизованная система смазки серийно
Рабочая скорость движения, не болеекм/ч10
Транспортная скорость движения, не болеекм/ч20
Уборочный сезон - 2016

Республика Беларусь, Минская обл., Логойский р-н, д.Гастиловичи

Д.П.Боровик

Директор СК "Логойский"


Зерноуборочные комбайны КЗС-1420 (зав. №0007 и №0008) поступили в СК «Логойский» филиал РУП «Белоруснефть-Минскоблнефтепродукт» 28 июля 2015г, и уже с 30 июля работали на уборке зерновых колосовых культур.

С начала уборки комбайнами намолочено: № 0008 - более 2000т. зерна, № 0007 - более 1700т. при средней урожайности 48 ц/га. Ежедневный намолот комбайнов составляет от 100 до 150 т зерна. Максимальный намолот составил 182т (№ 0008).

Широкая молотилка (1700 мм), двухбарабанная система обмолота, мощная ветрорешетная очистка, длинные клавиши, мощный двигатель обеспечивают высокую производительность машин при минимальных потерях зерна. Режущий аппарат жатки обеспечивает качественный срез на высоких скоростях движения машины. Высокая производительность и надежность машин позволила комбайнерам первыми в Логойском районе набрать по 1000 тонн убранного зерна.

Комфортабельная кабина, оснащенная кондиционером, автоматическая система смазки, система контроля потерь зерна, возможность настройки и регулировки комбайна из кабины значительно облегчают труд комбайнера. Автоматическая система контроля оборотов рабочих органов позволяет избегать аварийных ситуаций и забиваний комбайна.

Специфической особенностью работы комбайнеров в СК «Логойский» является наличие значительного количества полей с большими продольными и поперечными уклонами, на отдельных полях превышающих 8°. Комбайны показали возможность работы на уклонах с приемлемым уровнем потерь. Комбайнеры хозяйства положительно отзываются и с удовольствием работают на комбайнах КЗС-1420.

Считаю, что при обеспечении безотказной работы данные комбайны являются достойной альтернативой высокопроизводительным комбайном зарубежных производителей.
